Не вижу в этих элементах обратной связи. Ни по постоянке ни по переменному сигналу.
Для общего понимания для начала можно почитать эту тему .
на 11,50 минуте об обратной связи
Ох ты ж! Че то это для меня сложно.
Ну правильно! 300К это действительно ОС. А вот c(33/450) r (4,7k) совсем не обратка а нагрузка первого каскада.
2 лайка
ошибся . не разгледел сослепу, за знаком ютюба куда идет линия от этой пары.) .
усилитель сама святая простота.
Если уж эксперементировать, то по хардкору (вместо ел34 ставить 6c4c )
шучу)))
ел34 для домашнего(hi-fi) использования не лучший вариант.
имхо.
p.s. у меня от нее впечатление как от танка т34 - грубоватое звучание (прет как танк ,неразбирая того что от нее хотят) . но … басовита .
У меня выходные 6550A-98.
какой именно усилитель у вас?
именно на 6550 изначально ?
замеры напряжений в рабочих точках делали до и после?
после введения ос ,необходимо пересчитать режим работы первого каскада (усиление ) , режим второго каскада (рабочая точка смещения катода) и …
черненький )
Не, покупал с EL34. Но их не слушаю.
Каюсь, поленился сделать. (
1 лайк
Понял. Мне проще вернуть все обратно и жить как есть.
2 лайка
Черненьки )))) Значит все получится,Нео!!! Правильную таблетку выбрал !!!
" Ты берешь синюю таблетку - история заканчивается, ты просыпаешься в своей кровати и веришь, в то, во что хочешь верить. Берешь красную таблетку - ты оказываешься в стране чудес и я покажу тебе, насколько она глубока."
2 лайка
Возможно поторопились возвращать, надо было послушать. Замеры немного не совпадают с переделкой усилителя у Вячеслава.
Я делал замеры при мощности примерно 0,3 Вт на 8 ом.

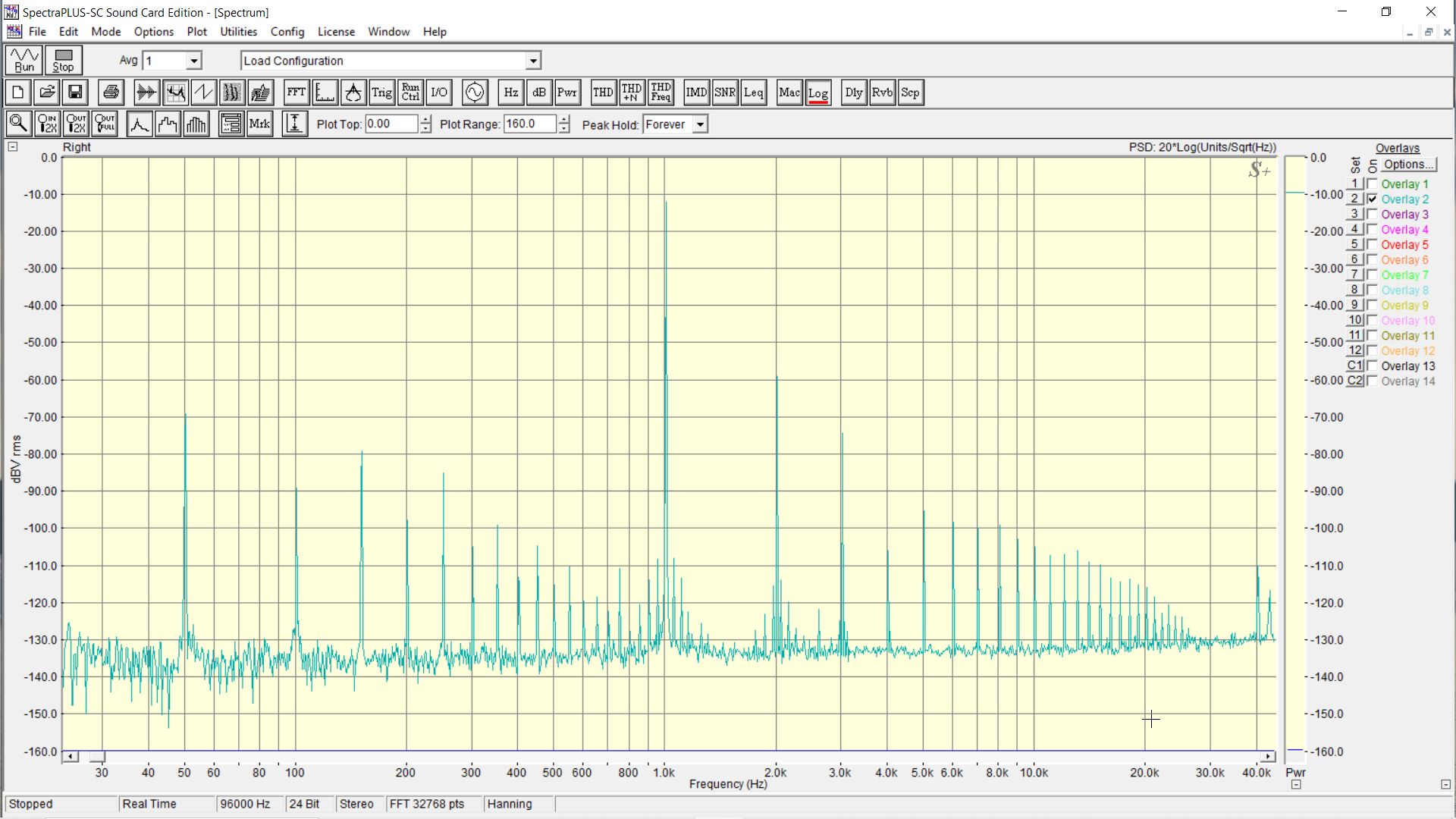

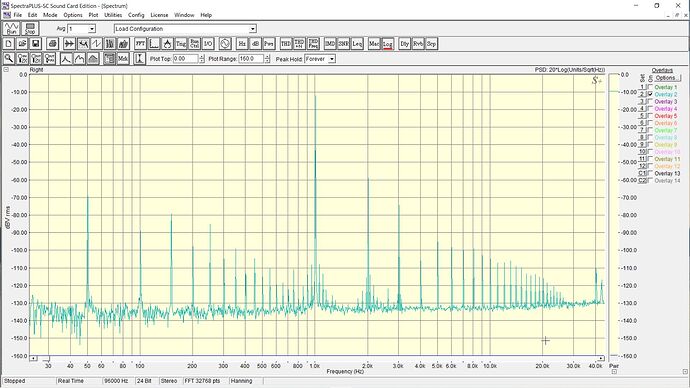

до

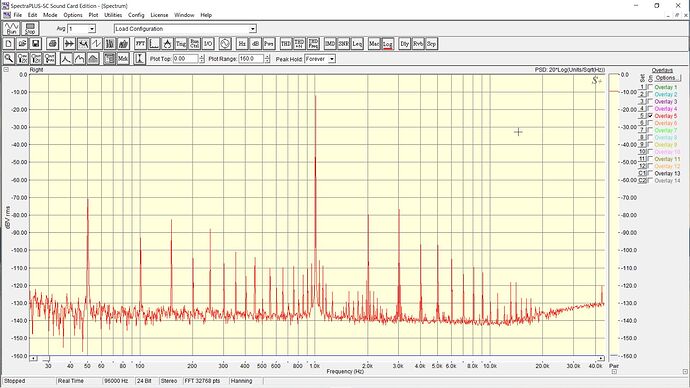

после
Видно что, как и вас, шумовая полка стала намного меньше, да и спектр в области высоких гармоник стал меньше. Третья гармоника ничего не сверлит, она осталась на прежнем уровне, зато существенно упала вторая. Общий коэффициент гармоник в нашем варианте стал меньше на порядок, я к сожалению не вывел цифры на экран. У вас он почему то стал больше и это не понятно.
Жалко что вы не замерили тестером режимы ламп, до и после переделки. У нас режимы практически совпали с теми что показывает ютубер в своем твике, да и замеры искажений очень близки с его замерами.
По поводу впечатлений от прослушивания, до и после, это к Вячеславу, я только паял и измерял. На моих колонках с чувствительностью в 83 дб на 8 ом этот усилитель слушать не возможно, это за пределами эго возможностей…
Замеры с el34 или 6550?
Мы делали с 6П3С. Мощность брали поменьше что бы выходная лампа еще не перегружалась. Хотелось оценить именно входную лампу.
Возвращать пришлось по тому, что один из рекомендованных буржуйским блогером кондёр 220x50V взорвался и обделал все вокруг своим внутренним миром. Не зря в стоке там стояли конденсаторы на 150V. Пока лампы ещё не прогреты, на этом конденсаторе напряжение может быть больше 50V.
2 лайка
Несколько спорное решение конструкторов применять 6sj7 для “раскачки” el34.
ток рабочей точки первой лампы не велик - способна ли она " прокачать" в пентодном режиме выходную лампу?
2 лайка
Этот кондер стоит параллельно с резистором в катоде 300 ом. Что бы напряжение на нем стало 150 В. нужно ток через лампу 500 мА. Как это может быть?
При холодной лампе ток через нее вообще не течет, поэтому напряжение на нем около нуля. Единственное что может быть - это пробой с анода или третьей сетки на катод.
3 лайка
у 6550 третья сетка выведена на на катод конструктивно внутри лампы .
у ел 34 третья сетка отдельно выведена на 1контакт цоколя
2 лайка
Хорошо, пусть будет со второй… (я имел ввиду что не с управляющей).
с кондесатором катодным в моей практике подобных случаев ,при соответсвующих расчетных параметрах, ни разу не происходило.
p.s. при замене с 34 на 6550 меняется режим работы лампы и напряжение катода необходимо пересчитывать под имеющиеся ВАХ ламп.
имхо
